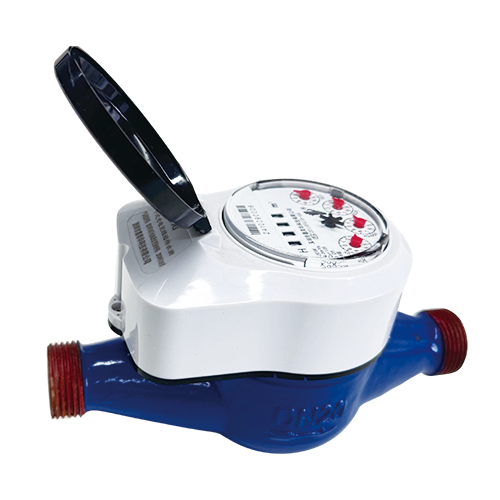

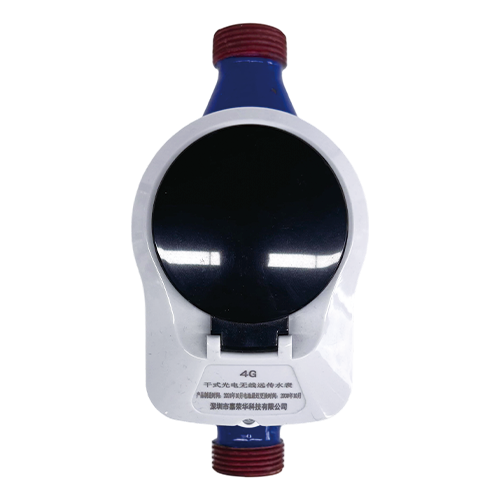

光電直讀4G/NB遠傳水表
光電直讀4G/NB遠傳水表，采用光電傳感直讀機械字輪，無累計誤差，數據與機械讀數完全同步。搭載4G/NB-IoT雙模通信，免布線，數據傳輸穩定，支持遠程抄表與閥控。低功耗設計，僅抄表時瞬間通電，電池壽命長?？钩睗?、強磁干擾，適配小區、公寓及老舊改造場景。
口徑:DN15-32
通訊方式:?M-Bus、RS-485、4G、NB-IOT
![[list:title]](http://www.yscbd.net/themes/simpleboot3/public/jrh/picture/zixun.png "[list:title]")
立即咨詢產品詳情
主要功能特點：
核心應用：遠程操控，預付費管理，余額不足時遠程關閥，繳費后自動開閥。對欠費、違規用水等行為進行有效管控。 監測到長時間大流量（疑似漏水）或零流量（疑似空置房）時，可自動關閥并報警。
1、基表：負責精確計量的機械計量部分（如多流束或單流束水表）。?
2、光電直讀模塊：安裝在字輪上的傳感器和電路板，實現光學直讀。?
3、閥門機構：通常為電動球閥或陶瓷閥。?
4、主控與通信模塊：處理數據、驅動閥門、負責無線/有線通信。?
5、分析與控制：平臺分析數據（如計算用量、判斷異常）。根據需要，可下發“關閥”或“開閥”指令。
技術指標：
基表參數：符合GB/T778-2007
| 項目 | 單位 | 參數 | ||
| 公稱口徑 (DN) | mm | 15 | 20 | 25 |
| 過載流量 (Q4) | m3/h | 3.125 | 5 | 7.875 |
| 常用流量 (Q3) | m3/h | 2.5 | 4 | 6.3 |
| 分界流量 (Q2) | m3/h | 0.04 | 0.064 | 0.1008 |
| 最小流量 (Q1) | m3/h | 0.025 | 0.04 | 0.063 |
| Q3/Q1 | ≥100 | |||
| 壓力損失等級 | △P63 | |||
| 安裝環境 | B類 | |||
| 電磁環境 |
E1 | |||
電子模塊參數
| 讀數方式： | 光電直讀 |
| 直讀位數： | 整數位全直讀 |
| 規 ? 格： | DN15-25 |
| 輸出接口： | M-Bus/RS-485/4G/NB-IOT |
| 通信速率： | 2400bps |
| 通信協議： | DL/T645-1997、DL/T645-2007、CJ/T188-2004、MODBUS |
| 傳輸距離： | M-Bus：≤2000m；RS-485：≤1200m |
| 工作電源： | M-Bus：24~42VDC；RS-485：6~12VDC |
| 工作方式： | 間歇 |
| 待機電流： | M-Bus：≤0.7mA；RS485：≤4mA |
| 工作電流： | ≤20mA |
安裝尺寸：
| 公稱口徑 DN(mm) | 結構 |
長度 L1(mm) | 寬度 W(mm) | 高度 H(mm) | 連接螺紋 R | |
| H1 | H2 | |||||
| 15 | 旋翼式 | 165 | 88 | 185 | 120 | G3/4B |
| 20 | 旋翼式 | 195 | 88 | 185 | 120 | G1B |
| 25 | 旋翼式 | 225 | 88 | 185 | 120 | G1 1/4B |
